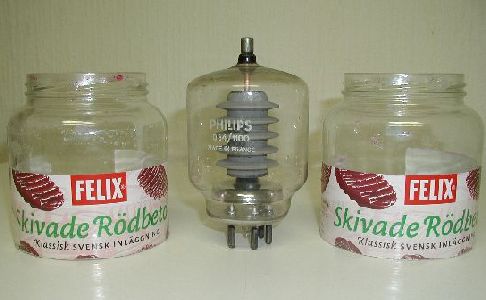

Skorstenar (Shimney) och antennprojekt
Under åren 1968 till 1978
hade jag en 3-bands 2-el. quad som jag 1978 ersatte med en 3 el. Fritzel
FB-33 beam . Min FB-33 har fungerat utmärkt fram till
sommaren 2001 då längtan efter en ny Qubical Quad blev för
stor. Efter 23 problemfria år monterades så Fritzel beamen ner och
demonterades utan minsta problem. Hög kvalite på detta
fabrikat.
Den nya Quaden är naturligtvis hemmabyggd i minsta
detalj. Det blev en s.k. spider quad med en ca. 60 cm bom. Den har
fyra band, 10, 15, 17 samt 20 meter. Jag utelämnade 12 meter efter att ha
studerat andra byggen samt konstaterat att påverkan på 10 blir
för stor.
Vill man bygga en quad är
förmodligen det största problemet att hitta spridare. Jag beslöt använda
bambo då priset är lågt, ca 20:- kr
för en 4,5 meters stav. Dessa lindades med
tunn glasfiberväv samt plastades. Ganska mycket jobb men jag
tycker det blev bra. Spridarfästen tillverkades av 2 st. 4-kant profil
på vilka 4 st. vinkeljärn svetsades som hållare till bambostavarna. 4-kantprofilen
passar precis över den 51 mm tjocka bommen och
hålls på plats med 2 + 2st. M10 skruv. Konstruktionen medger
att man kan rotera varje element på plats om (när) det blir
nödvändigt serva antennen. Totalvikten för hela antennen blev ca. 26
kg.
Antennen byggdes först med 1/4 vågs 75 ohm coax till varje
band för att erhålla en hyfsad anpassning till antennens ca 90 ohm.
Då SWR blev 1:1 över nästan 1 Mhz på 20 meter och jag
upplevde problem att hitta antennens verkliga resonansfrekvens beslöt jag
att bygga om samtliga band till Gamma match.
Åtskilliga timmar har spenderats framför datorn för att
beräkna o lära mer om en quads egenskaper. I de modell
beräkningar jag gjort har jag utgått från att använda ren
koppartråd till samtliga element. I verkligheten kom jag att använda
en dubbelisolerad tråd som har en annan hastighetsfaktor (0,96-0,97).
Antennen blev därmed något för lång vilket innebar att jag
fick korta drivande element något men behöll de nu för
långa reflektorerna. Istället för stub i reflektorn för
trimning av F/B "kortades" reflektorerena med hjälp av
kondensatorer. Vid in trimning av bästa F/B användes en variabel
kondensator i reflektorn som trimmades för max F/B på traditionellt
sätt (en rimlig signalkälla några kilometer bort). Den variabla
kondensatorn uppmättes och ersattes av en fast kondensor tillverkad av
dubbelsidigt glasfiberlaminat. Tester visar på ett F/B på 25-30 dB
på samtliga band. Gamma matchen trimmades på liknande sätt,
först variabel kondensator, sedan fast.
När detta skrivs så har antennen suttit på plats i två
veckor och konditionerna har varit under normala. Att jämföra med
FB-33an ger ingen rättvisa åt någon av antennerna. Båda
har sina fördelar och nackdelar tycker jag. Men de DX som hörts har
körts ganska lätt utan slutsteg. Kanske rapporterna från
motstationerna överlag är något bättre mot tidigare. Jag
utelämnade 12 meters bandet men kör med 10 m antennen lätt de DX
som hörs med ett SWR på1:2.
Enligt beräkningarna så
är antennens Beamwidth 76 gr. Detta har fått tankarna på att
ett tredje element som direktor skulle nog inte vara helt fel, då minskar
antennens öppningsvinkel samtidigt som förstärkningen ökar.
Kanske ett projekt för nästa sommar.
73 de Göran SM7DLK
Här följer en serie bilder: Foto SM7CQY
 |

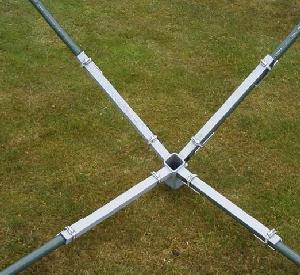

Färdigt spridarfäste med spridarna monterade med slangklämmor. 4-kantprofil med påsvetsade vinkeljärn som galvaniserats. |
 |

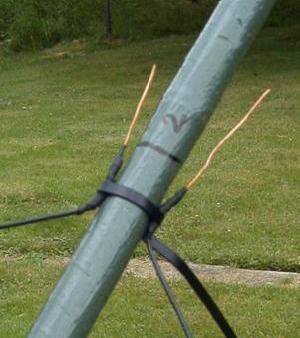

Kraftigt UV-tåligt buntband håller ihop trådarna till reflektor och drivelement. Avslutningstråden är 2 mm tjock. Vulktejp har används som isolering |
 |
Ett stycke bensinslang samt 3 mm koppartråd som najtråd håller antenntråden på plats. Inga borrhål. |
 |
De färdiga elementen ligger här på gräsmattan i väntan på att lyftas på plats. Till höger konstruktören himself. |
 |

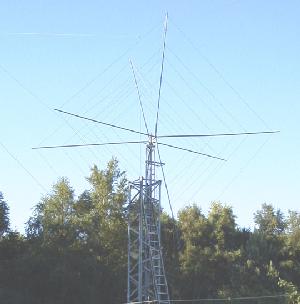

Antennen på plats ca. 9 meter upp i
trimningsläge. |
 |
20 meter modellerad i EZNEC. |
